Скрытая электростанция: обнаружение мира пневматических двигателей с положительным смещением

I. Введение

А. Крюк: мощность сжатого воздуха

В мире промышленной автоматизации и специализированного оборудования, рев мощного двигателя или гул электродвигателя часто занимает центральное место. Тем не менее, тихо и эффективно, в течение десятилетий играла еще одна сила, предлагая уникальные преимущества, когда обычные источники энергии не допускают: мощность сжатого воздуха. Этот невидимый, но мощный, средний, управляет классом устройств, известных как пневматические двигатели, служащих незамеченными героями в бесчисленных приложениях.

Б. Что такое Пневматические двигатели с положительным смещением ?

А Положительное смещение пневматический двигатель является механическим устройством, которое преобразует энергию сжатого воздуха в механическое вращение. В отличие от воздушных двигателей в стиле турбин, которые полагаются на динамический поток воздуха над лезвиями, положительные двигатели смещения работают по объему. Они улавливают фиксированный объем сжатого воздуха, позволяют ему расширяться, а затем вытекают его, используя результирующее различие давления для создания непрерывного вращающегося движения. Это фундаментальное различие дает им четкие характеристики и преимущества, особенно в требовательных условиях.

C. Краткая история и эволюция

Концепция использования сжатого воздуха для мощности датируется веками, с ранними применениями в добыче и туннелировании. Развитие практических пневматических двигателей получило тягу в 19 веке, обусловленное необходимостью более безопасных и более надежных источников энергии в опасных условиях, где искры из электрических двигателей представляли значительный риск. Со временем конструкции эволюционировали от простых поршневых механизмов до более сложных лопастей и двигателей, каждый из которых предлагает конкретные профили производительности, подходящие для расширяющегося набора промышленных и специализированных применений.

D. Важность и общий обзор приложений

Позитивное смещение пневматические двигатели являются незаменимыми в отраслях, где безопасность, долговечность и точный контроль имеют первостепенное значение. Обычно они находятся в питании ручных инструментов в производстве, подъемах в обработке материалов, смесителях на химических заводах и специализированном оборудовании в медицинских и пищевых сооружениях. Их неотъемлемая безопасность в взрывной атмосфере и их способность останавливаться без повреждения делает их предпочтительным выбором во многих сложных операционных условиях.

E. Статья по применению статьи и чему изучать читатель

В этой статье будут углубляться фундаментальные принципы, регулирующие положительные пневматические двигатели, изучающие их различные типы, подчеркивают их ключевые преимущества и ограничения и подробно описывают их разнообразные приложения. Мы также рассмотрим необходимые критерии отбора и практику технического обслуживания, заканчивая с рассмотрением будущих тенденций в этой жизненно важной технологии.

II Основы работы пневматического двигателя

A. Сжатый воздух в качестве источника энергии

1. Свойства сжатого воздуха, относящиеся к двигателям: Сжатый воздух действует как рабочая жидкость, сохраняя потенциальную энергию, которая превращается в кинетическую энергию. Его ключевые свойства для работы двигателя включают его сжимаемость (позволяя хранить энергию), его способность расширяться (вождение двигателя) и его относительно низкую вязкость (облегчающий поток).
2. Роль давления и потока воздуха: Производительность пневматического двигателя напрямую зависит от давления снабженного воздуха и скорости потока. Давление диктует силу, доступную для управления двигателем, в то время как скорость потока (объем воздуха на единицу времени) определяет скорость двигателя. Более высокое давление обычно приводит к более высокому крутящему моменту, а более высокий поток приводит к более высокой скорости.

B. Положительный принцип смещения объяснил

1. Как фиксированный объем воздуха в ловушке и расширен: Ядро положительного смещения лежит в дизайне двигателя, которая создает запечатанные камеры. Сжатый воздух входит в эти камеры, толкая подвижный элемент (например, лодок или поршень). Когда элемент движется, объем камеры увеличивается, что позволяет воздуху расширять и передавать свою энергию. Как только воздух проделал свою работу, он исчерпан, и цикл повторяется. Это «положительное смещение» гарантирует, что в каждом цикле используется определенный объем воздуха, обеспечивая предсказуемое и контролируемое движение.
2. Сравнение с другими типами двигателей (например, турбины - кратко): В отличие от пневматических турбин, которые используют непрерывный поток воздуха для вращения ротора (аналогично ветряной мельнице), двигатели положительного смещения полагаются на дискретные объемы воздуха, действующих на движущиеся части. Это делает их в целом более эффективными на более низких скоростях и способным к более высоким запускам крутящими моментами по сравнению с турбинами аналогичного размера.

C. Ключевые компоненты (общие)

В то время как конкретные конструкции различаются, большинство положительных пневматических двигателей смещения имеют общие важные компоненты:

1. Ротор/вал: Центральный вращающийся компонент, который преобразует линейную силу из расширяющегося воздуха в вращательное движение, обеспечивая мощность на выход.
2. Жилье: Внешний корпус, который охватывает все внутренние компоненты, обеспечивая структурную целостность и содержит сжатый воздух.
3. Входные/выхлопные порты: Отверстия, через которые сжатый воздух попадает в двигатель и отработанный воздух, исключены.
4. Зерновые элементы: Компоненты, такие как уплотнительные кольца, прокладки и точная обработка, которые предотвращают утечку воздуха между камерами и обеспечивают эффективную работу.

Iii. Типы положительных пневматических двигателей

Положительные пневматические двигатели смещения бывают нескольких конфигураций, каждая из которых подходит для различных приложений на основе их уникальных рабочих характеристик.

A. Vane Motors

1. Описание и строительство: Моторные двигатели состоят из цилиндрического ротора, установленного эксцентрично в большем цилиндрическом корпусе. Прямоугольные лопасти включены в радиальные слоты в роторе.
2. Как они работают: Когда сжатый воздух попадает в двигатель, он толкает лопасти, прижимая их наружу к стену жилья из -за центробежных сил. Затем воздух расширяется в камерах в форме полумесяца, образованных между ротором, лопастями и корпусом, что приводит к повороту ротора. Когда ротор поворачивается, лопатки скользят обратно в свои слоты, и отработанный воздух истощен.
3. Преимущества: Двигатели лопатки компактны, предлагают хороший стартовый крутящий момент, легко обратимы, изменяя направление воздушного потока и могут работать на относительно высоких скоростях.
4. Недостатки: Они подвержены износу на лопастях и корпусе из -за трения, и утечка воздуха может произойти, если уплотнения разлагаются, что приведет к снижению эффективности.
5. Общие приложения: Широко используется в ручных инструментах, таких как шлифовальные машины, сверла, отвертки и удары с ударами из-за их компактного размера и высокого соотношения мощности к весу.

Б. Поршневые двигатели

Поршневые двигатели, как правило, более надежные и предлагают более высокий крутящий момент на более низких скоростях.

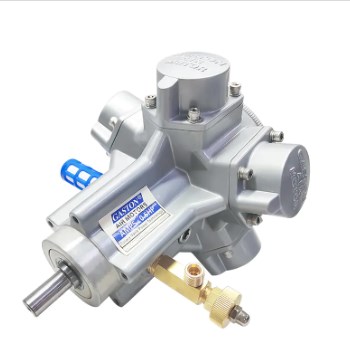

1. Радиальные поршневые двигатели:
   1. Описание и строительство: Эти двигатели оснащены несколькими поршнями (обычно от 3 до 6 или более), расположенных радиально вокруг центрального коленчатого вала.
   2. Как они работают: Сжатый воздух направляется последовательно на каждый поршень, вынуждая его наружу. Это линейное движение преобразуется в вращательное движение коленчатым валом, аналогичным двигателю внутреннего сгорания.
   3. Преимущества: Радиальные поршневые двигатели известны своим высоким моментом крутящего момента, превосходной низкоскоростной производительностью и надежной конструкцией. Они очень долговечны и могут обрабатывать тяжелые нагрузки.
   4. Недостатки: Они имеют тенденцию быть больше и тяжелее, чем моторы лопаток для данной выходной мощности и, как правило, более сложны в дизайне.
   5. Общие приложения: Идеально подходит для применений, требующих высокого крутящего момента и точного контроля на более низких скоростях, таких как подъемники, лебедки, миксеры и крупные промышленные машины.
2. Осевые поршневые двигатели (менее распространенные для пневматического):
   1. Краткое описание: Несмотря на более распространенные в гидравлических системах, осевые конструкции поршня для пневматических двигателей существуют, но встречаются реже. Как правило, они включают поршни, расположенные параллельно приводным валу, действующие на наболенную пластину или колебательную пластину для генерации вращательного движения.

C. Gear Motors

1. Описание и строительство: Пневматические двигатели передач обычно состоят из двух передач сетки (внешнего или внутреннего), заключенных в корпус.
2. Как они работают: Сжатый воздух попадает в двигатель и попадает в карманы между зубчатыми зубами и корпусом. Когда шестерни вращаются, воздух переносится, а затем высвобождается через выхлопный порт. Непрерывный поток воздуха в эти карманы и из нее создает вращательную силу.
3. Преимущества: Двигательные двигатели просты в дизайне, очень надежны и, как правило, хорошо подходят для высокоскоростных применений. Они менее склонны к ношению, чем моторы Vane в некоторых условиях.
4. Недостатки: Обычно они предлагают более низкий стартовый крутящий момент по сравнению с двигателями лопастей или поршня и могут быть менее эффективными на очень низких скоростях.
5. Общие приложения: Используется в приложениях, требующих постоянной скорости и умеренного крутящего момента, таких как конвейерные приводы, небольшие насосы и некоторое смешанное оборудование.

D. Двигатели диафрагмы (менее распространенные как ротари, больше для линейного применения)

Хотя в основном используется для линейного применения (например, в клапанах или насосах), существуют некоторые вращающиеся двигатели диафрагмы. Они используют отклонение гибкой диафрагмы для управления механизмом, который транслирует линейное движение в вращательное движение. Они реже являются первичными источниками вращения мощности, но иллюстрируют принцип положительного смещения.

IV Ключевые характеристики и преимущества

Позитивное смещение пневматические двигатели предлагают несколько убедительных преимуществ, которые делают их предпочтительным выбором в конкретных промышленных контекстах.

A. Безопасность в опасных условиях

1. Операция без подбоя: В отличие от электродвигателей, пневматические двигатели не используют электричество и, следовательно, не генерируют искры во время эксплуатации. Это критическая функция безопасности в средах, содержащих легковоспламеняющиеся газы, пары или пыль.
2. Взрыва, защищенная природа: Их неотъемлемый дизайн делает их внутренне безопасными для использования в взрывной атмосферах (классифицированных как зоны Atex или эквивалент), что значительно снижает риск зажигания.

B. С высоким соотношением мощности к весу

Пневматические двигатели могут обеспечить существенную мощность по сравнению с их размером и весом, что делает их идеальными для портативных инструментов и приложений, где пространство и вес являются критическими соображениями.

C. Мгновенный запуск, остановка и изменение

Они могут запускаться, останавливаться и обращать направление практически мгновенно, просто управляя подачей воздуха. Этот быстрый ответ имеет решающее значение для приложений, требующих быстрых и точных движений.

D. переменная скорость и управление крутящим моментом

1. Простая дроссельная подача воздуха: Скорость и крутящий момент пневматического двигателя можно легко управлять путем регулирования давления и потока входящего воздуха. Это может быть достигнуто с помощью простых клапанов, предлагая гибкую и интуитивную работу.

E. Защита от перегрузки (остановка без повреждений)

Значительным преимуществом является их способность останавливаться в условиях перегрузки без ущерба. Когда нагрузка превышает крутящий момент двигателя, она просто останавливается. После удаления перегрузки она может возобновить работу, не требуя сброса или ремонта, в отличие от электродвигателей, которые могут перегреться и сгореть.

F. Прочность и надежность

1. Терпимость к суровой среде (пыль, тепло, влажность): Пневматические двигатели по своей природе надежны и могут противостоять жестким условиям эксплуатации, включая высокие температуры, пыльную среду и высокую влажность, которые могут поставить под угрозу электродвигатели.

G. Охлаждающая работа (расширение воздуха охлаждает мотор)

По мере расширения сжатого воздуха в двигателе он вызывает охлаждающий эффект. Это означает, что пневматические двигатели обычно прохладнее, чем электродвигатели, снижая риск перегрева и продления их срока службы, особенно при непрерывной работе.

V. Недостатки и ограничения

Несмотря на их многочисленные преимущества, пневматические двигатели с положительным смещением также поставляются с определенными ограничениями, которые необходимо учитывать.

А. Экономическая эффективность

1. Более низкая эффективность по сравнению с электродвигателями: Как правило, пневматические двигатели менее энергоэффективны, чем их электрические аналоги. Сам процесс сжатия воздуха потребляет значительное количество энергии, и в работе двигателя существуют потери.
2. Высокое потребление воздуха сжатого: Для обеспечения энергии эти двигатели требуют непрерывного и существенного снабжения сжатого воздуха, что может быть дорогостоящим для создания и обслуживания.

Б. Уровни шума

Пневматические двигатели могут быть довольно шумными во время работы, в первую очередь из -за быстрого выхлопа сжатого воздуха. Глушители и глушители часто требуются для смягчения этой проблемы, особенно в помещении.

C. Требования к качеству воздуха

1. Необходимость отфильтрованного и смазочного воздуха: Для оптимальной производительности и долговечности для пневматических двигателей требуется чистый, сухой и часто смазываемый сжатый воздух. Загрязнители, такие как влага, грязь и масло, могут вызвать износ, коррозию и блокировку.
2. Влияние загрязняющих веществ: Плохое качество воздуха приводит к повышению технического обслуживания, снижению эффективности и преждевременному отказу моторных компонентов.

D. Управление выхлопным воздухом

1. Потенциал для шума и масляного тумана: Источенное воздух может быть громким, и, если подача воздуха смазывается, может выпустить нефтяной туман в окружающую среду, которая может потребовать вентиляции или систем сбора.

E. Стоимость сжатой воздушной инфраструктуры

Внедрение пневматической системы требует инвестиций в воздушные компрессоры, сушилки, фильтры, регуляторы и распределительные трубопроводы, которые могут быть значительными авансовыми и текущими затратами.

VI Применение пневматических двигателей с положительным смещением

Уникальная комбинация безопасности, энергетики и управления, предлагаемых положительными пневматическими двигателями, делает их незаменимыми для широкого спектра отраслей и применений.

А. Промышленные инструменты

Они являются рабочими лошадями многих семинаров и сборочных линий, питание:

• Gilmers: Для удаления материала и отделки.
• Тренировки: Для точной дыры скучно.
• Ударные ключи: Для крепления и ослабления высокого точки.
• Отвертки: Для сборки задач, требующих контролируемого крутящего момента.

Б. Обработка материалов

Их надежный характер и способность обрабатывать тяжелые нагрузки делают их идеальными для:

• Подъем: Для безопасного подъема и снижения тяжелых предметов.
• Лебедки: Для вытягивания и позиционирования нагрузок.
• Конвейеры: Для транспортных систем вождения.

C. Смешивание и возбуждение

Характеристика, не являющаяся подготовкой, имеет решающее значение в средах с легковоспламеняющимися материалами:

• Смесители краски: Обеспечение единой последовательности без риска зажигания.
• Химические агитаторы: Безопасно перемешивание коррозийных или летучих веществ.

D. Продовольственная индустрия пищевых продуктов и напитков

Их способность выдерживать стирание и работать в стерильных условиях высоко ценится:

• Возможности стирания: Двигатели, предназначенные для сопротивления воде и чистящим средствам.
• Стерильная среда: Используется в обработке и упаковке, где гигиена имеет первостепенное значение.

E. Mining and Construction

Их долговечность и сопротивление суровым условиям необходимы:

• Надежность в суровых условиях: Работает надежно в пыльной, влажной и бурной среде.

F. Медицинский и фармацевтический

Ненагнитные свойства и безопасность имеют решающее значение для чувствительных приложений:

• Стерилизация: Может быть стерилизован для использования в медицинских устройствах.
• Ненагнитные свойства: Безопасно для использования вблизи машин МРТ и другого чувствительного электронного оборудования.

Г. Автомобильная промышленность

От сборочных линий до ремонтных мастерских, они используются для различных задач, требующих надежной мощности и управления.

VII. Критерии отбора для пневматических двигателей

Выбор правильного пневматического двигателя включает в себя оценку нескольких ключевых факторов для обеспечения оптимальной производительности и долговечности для данного применения.

VIII. Обслуживание и устранение неполадок

Правильное обслуживание имеет решающее значение для обеспечения долгосрочной надежности и эффективности пневматических двигателей с положительным смещением.

А. Регулярная смазка

Большинство пневматических двигателей требуют смазки, часто через встроенный смазок, который добавляет тонкий туман масла в сжатый воздух. Регулярные проверки и пополнения смазки необходимы.

B. Воздушная фильтрация и регулирование

Убедитесь, что подача сжатого воздуха правильно отфильтрована для удаления загрязняющих веществ (грязь, ржавчина, влажность) и регулируется правильным рабочим давлением. Фильтры должны быть очищены или заменены регулярно.

C. Проверка на износ

Периодически осматривайте мотор на наличие признаков износа на таких компонентах, как лопасти, поршни, подшипники и уплотнения. Обратно решать любые проблемы, чтобы предотвратить дальнейший ущерб.

D. Общие проблемы и решения

• Потеря власти: Может быть связано с недостаточным давлением/потоком воздуха, изношенными внутренними компонентами (например, лопастями, уплотнениями) или засоренными воздушными фильтрами.
• Чрезмерное потребление воздуха: Часто указывает внутреннюю утечку воздуха из -за изношенных уплотнений или поврежденных компонентов.
• Перегрев: Несмотря на то, что редко может произойти, если двигатель непрерывно перегружен или если смазка недостаточна.
• Шум: Может указывать на изношенные подшипники, смещенные компоненты или просто необходимость в более эффективном глушителе.

IX. Будущие тенденции и вывод

A. Достижения в области эффективности и материалов

Постоянные исследования фокусируются на повышении энергоэффективности пневматических двигателей с помощью передовых проектов, лучших технологий герметизации и использования новых материалов с низким содержанием фонари. Это направлено на сокращение потребления сжатого воздуха и сделать их более конкурентоспособными с электродвигателями в более широком спектре применения.

B. Интеграция с системами управления

Современные пневматические двигатели все чаще интегрируются с сложными системами управления, включая пропорциональные клапаны и датчики, что позволяет обеспечить более точную скорость, крутящий момент и управление положением. Это повышает их универсальность в автоматических процессах.

C. Продолжающаяся актуальность в нишевых приложениях

Несмотря на рост электрических дисков, пневматические двигатели с положительным смещением будут продолжать занимать жизненно важное место в нишевых применениях, где их неотъемлемая безопасность, надежность и способность работать в суровых или опасных средах остаются непревзойденными.

D. Сводка ключевых преимуществ и их устойчивую ценность

Таким образом, пневматические двигатели с положительным смещением предлагают уникальную смесь безопасности, плотности мощности, мгновенного управления и долговечности. Их способность работать без искры, выдерживает суровые условия и остановка без повреждения делает их незаменимыми инструментами в отраслях, начиная от производства и строительства до медицинской и пищевой переработки.

E. Последние мысли о роли пневматических двигателей в современной промышленности

В то время как, возможно, не так общепризнанно, как электродвигатели, пневматические двигатели с положительным смещением являются свидетельством изобретательности инженерии. Они по -прежнему остаются надежным, мощным и безопасным решением для критических задач, доказывая, что простая, но эффективная сила сжатого воздуха остается краеугольным камнем современных промышленных возможностей. По мере развития технологий, эти двигатели, вероятно, будут продолжать развиваться, становясь еще более эффективными и интегрированными, обеспечивая их устойчивую роль в разнообразном и требовательном промышленном ландшафте. . . . .
